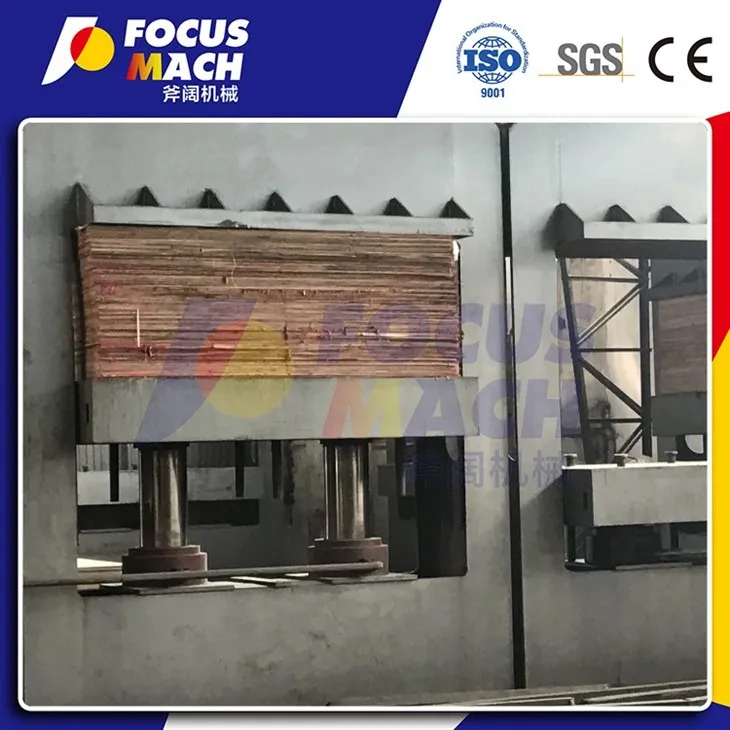

Magna tal-istampa kiesħa idrawlika tal-plajwud

Magna tal-istampa kiesħa idrawlika tal-plajwud

Kostruzzjoni ta 'kwalità għolja: Din il-magna tal-istampa tal-makkinarju tal-makkinarju bbażata fuq l-injam hija mibnija b'durabilità f'moħħha, li tinkludi magna qawwija ta' 17.7 kW u komponenti tal-mutur robusti. Il-piż tal-magna ta '19000 kg jiżgura l-istabbiltà waqt l-operazzjoni.

Ibgħat l-inkjesta

Deskrizzjoni

Deskrizzjoni tal-Prodotti

Magna tal-istampa kiesħa idrawlika tal-plajwud

Taħt kondizzjonijiet ta 'temperatura normali, apparat mekkaniku japplika ċerta pressjoni għal kull saff ta' fuljetta wara l-inkullar, sabiex ikunu marbuta mill-qrib flimkien biex jiffurmaw struttura ta 'ċangatura relattivament stabbli. Is-sistema idrawlika hija l-qalba tal-istampa kiesħa. Il-pompa idrawlika tippompja ż-żejt idrawliku fit-tank taż-żejt u tittrasmettiha liċ-ċilindru idrawliku mit-tubi. Il-pistun fiċ-ċilindru idrawliku jiċċaqlaq taħt l-azzjoni taż-żejt idrawliku, u b'hekk jeżerċita pressjoni fuq il-pjanċa tal-pressjoni u jirrealizza t-tħaddim tal-pressjoni tal-plajwud.
Sistema idrawlika:inklużi pompa idrawlika, tank taż-żejt, tubi, ċilindru idrawliku u valv ta 'kontroll. Pompa idrawlika tipprovdi enerġija biex tittrasferixxi żejt idrawliku mit-tank għaċ-ċilindru idrawliku; Valvi ta 'kontroll jintużaw biex jirregolaw il-pressjoni u l-fluss għal kontroll preċiż tal-proċess ta' pressjoni.
Platen:Normalment magħmul mill-azzar, bi ebusija u saħħa suffiċjenti, użat biex iżomm il-plajwud f'ċerta pożizzjoni, u jżomm intervall uniformi bejn il-plajwud, sabiex il-pressjoni titqassam indaqs fuq il-plajwud

Sistema ta 'Kontroll Elettriku:Prinċipalment magħmul miċ-ċirkwit ewlieni u ċ-ċirkwit ta 'kontroll, l-użu ta' salvaviti awtomatiċi, fjusis, kuntatturi AC u mutur ieħor tal-magna, tagħbija żejda tal-valv tas-solenojd, ċirkwit qasir, telf ta 'vultaġġ u protezzjoni ta' taħt il-vultaġġ, biex jiżgura t-tħaddim sikur u stabbli tal-istampa kiesħa.

Parametri tal-prodott

Mudell	FM816 × 8 / 5- ii	FM816 × 8 / 6- ii
Pressjoni grossa nominali	5000 kN	6300 kN
Ftuħ	400-1300 mm	400-1300 mm
Dimensjoni tat-Tabella tax-Xogħol	2700 × 1380 mm	2700 × 1380 mm
Dijametru taċ-ċilindru	Φ360 mm magħmul f'Wuxi	Φ400 mm magħmul f'Wuxi
Numri ta 'ċilindru	2 pcs	2 pcs
Pressurizzazzjoni	Inqas minn jew daqs 25 MPa	Inqas minn jew daqs 25 MPa
Puplesija taċ-ċilindru	1500 mm	1500 mm
Pożizzjoni taċ-ċilindru	Up	Up
Dijametru taċ-ċilindru tal-irfigħ	Φ100 mm	Φ100 mm
Numri taċ-ċilindru tal-irfigħ	2pcs	2pcs
Pressurizzazzjoni	Inqas minn jew daqs 16 MPa	Inqas minn jew daqs 16 MPa
Puplesija ta 'l-irfigħ taċ-ċilindru	1000 mm	1000 mm
Pożizzjoni tal-irfigħ taċ-ċilindru	Qiegħ	Qiegħ
Pressjoni tal-Bord tal-Unità	15.3 kgf / cm 2	18.3 kgf / cm 2
Dimensjonijiet tal-Bord	2600 × 1280 mm	2600 × 1280 mm
Il-fluss tal-pompa ta 'wara	Madwar 14l / min	Madwar 30l / min
Pressjoni permessa	Inqas minn jew daqs 26 MPa	Inqas minn jew daqs 26 MPa
Qawwa tal-pompa post	7.5 kW	15.5 kW
Qawwa tal-mutur tat-trasferiment	2.2 kW	2.2 kW
Ittrasferixxi l-veloċità	6m / min	6m / min
Piż nett	17, 000 kg	19, 000 kg
Dimensjonijiet ġenerali	1400 × 3400 × 4650 mm	1400 × 3400 × 4650 mm
Metodu ta 'kontroll	Stazzjon awtomatiku tal-pompa	Stazzjon awtomatiku tal-pompa
Ħxuna tal-crossbeams ta 'fuq / ta' isfel	1250,900 mm	1250,900 mm
Ħxuna tal-pjanċa tal-azzar prinċipali	40-35 mm	40-35 mm
Ħxuna ta 'crossbeam acctive	360-300 mm	360-300 mm
